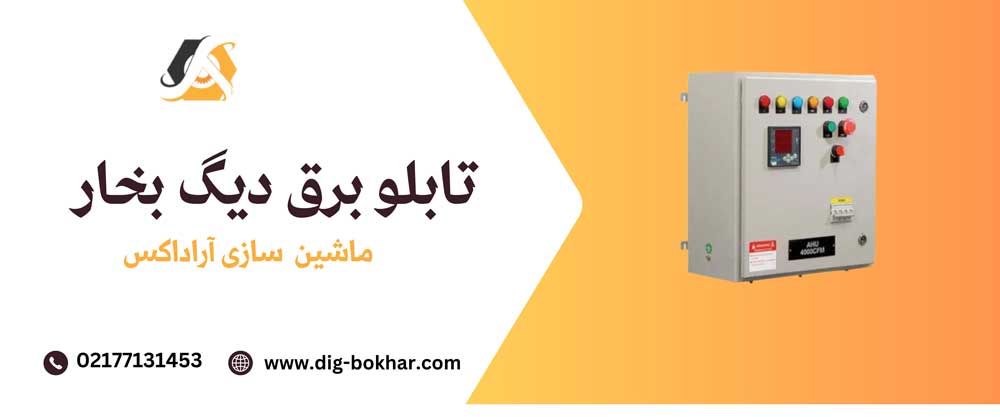

مدار فرمان یا تابلو برق دیگ بخار

تابلو برق بویلر یک محفظه نسبتا کوچکی است که داخل آن سیستم الکتریکی و برقکاری در این قسمت نصب شده پس کنترل کامل روی تجهیزات و بخش های دیگر دیگ بخار با این قسمت است. سیم کشی های دیگ بخار برای انسجام در داخل این محفظه بسته شده تا ظاهری بهتر به دستگاه ببخشد. دیگ بخار نقش موثری در صنعت های گوناگون مانند صنایع پزشکی و آزمایشگاهی، صنعت پتروشیمی و بسیاری از اصناف دیگر که استریل و ضدعفونی مواد و ظروف در آنها اهمیت بالایی دارد؛ اگر استریل شدن برخی تجهیزات بخصوص در پزشکی به درستی انجام نگیرد باعث تکثیر بیماری و عفونت خواهد شد. دیگ بخار اجزای مختلفی دارد که تابلو برق از مهم ترین تجهیزات این مخزن تحت فشار می باشد. در این مقاله قصد داریم تا شما را با تابلو برق و کارایی آن آشنا کنیم پس تا آخر این مقاله از سایت آراد بویلر با ما همراه باشید.

نقشه تابلو برق دیگ بخار

برای ساخت تابلو برق اصلی دیگ باید نقشه اولیه را ترسیم و تهیه کرد. این طرح باید مواردی مانند دمای مورد نیاز هنگام طراحی برد، محافظ های برد، نحوه دسترسی به کلیدها و جریان برق را تعیین کند. همچنین لازم است پارامترهای مربوط به مقاومت اتصال کوتاه و جریان اضافی دستگاه پیش بینی شود. این تابلو برق ها به صورت کاملا حرفه ای برای نظارت و بازرسی تجهیزاتی مانند بویلرها، مشعل ها و کلیه تجهیزات مربوطه تولید می شوند.

نحوه کار با مدار فرمان دیگ بخار

نحوه راه اندازی این تابلو با اتصال کلید و زدن سوییچ استارت می باشد؛ در مقابل با زدن سوییچ استاپ می توانید این دستگاه را غیرفعال نمایید.

رله فرمان تابلو برق

رله در تابلو برق یک کلید الکتریکی و مکانیکی بسیار سریع است که جریان را از یک سیم پیچ عبور می دهد و میدان مغناطیسی ایجاد می کند که تیغه های مکانیکی را تحریک می کند. رله وظیفه کنترل و راه اندازی تجهیزات با جریان بسیار کم که جریان بالایی دارد را بر عهده دارد.

امنیت تابلو برق دیگ بخار

تمام اقدامات انجام شده برای جلوگیری از خطر جریان الکتریکی در تجهیزات الکتریکی و کلیدها مربوط به حفاظت الکتریکی در نظر گرفته می شود. خطرات برق گرفتگی به راحتی می تواند صدمات جدی و جبران ناپذیری به افراد، حیوانات، تجهیزات الکتریکی، ژنراتورها، دستگاه های الکترونیکی، مصرف کنندگان و غیره وارد کند. بنابراین هنگام خرید تابلو برق به تجهیزات و استانداردهای حفاظتی توجه ویژه ای داشته باشید.

تفاوت رله فرمان و کنتاکتور

کنتاکتورها از دیگر وسایل الکتریکی هستند که از نظر ساختمانی و ساختار فیزیکی مشابه رله بوده و عملکردی مشابه رله دارند. بین کنتاکتور و رله تفاوت زیادی وجود دارد، رله در مدار کنترل است اما کنتاکتور در مدار برق است. یک رله وظیفه نگه داشتن جریان و تقویت جریان خروجی برای دستگاه های مختلف را بر عهده دارد، اما یک کنتاکتور وظیفه تقویت سیگنال خروجی را بر عهده دارد.

نکاتی که باید در نصب تابلو برق بدانیم

در قسمت تابلو برق نکته مهمی که وجود دارد این است که اگر کاربران نخواهند از تابلو برق استفاده کنند، باید از یک محافظ برق استفاده کنند. بودن این محافظ کمک کننده به حفظ سلامت ماژول های کنترلی است.

نکته دیگر که حائز اهمیت است این است که خروجی بخار به چه صورت انجام می گیرد؟ خروجی بخار عموما از طریق لوله های فلزی انجام پذیر است، حتی الامکان چهار شکست می توانیم داخل این لوله ها داشته باشیم یعنی حداکثر 4 زانو می توانیم جهت انتقال بخار به مصرف کننده در این لوله ها داشته باشیم. لوله کشی بخار نکته بسیار مهمی است که باید به آن توجه شود.

تابلو برق مصرفی بویلر ها

همه بویلر ها در تمامی ظرفیت ها به صورت مستقل دارای تابلو برق هستند، نکته مهم وجود یک تابلو برق بالا دستی است که این تابلو برق بالا دستی باید دارای یک کلید قطع و وصل و یک کلید مینیاتوری باشد یا یک کلید حفاظت!

اگر برق مصرفی سه فاز بود باید کلید حفاظت نیز سه فاز باشد. یعنی برق مصرفی و کلید حفاظت رابطه مستقیمی با یکدیگر دارند.

تابلو برق باید نزدیک دستگاه قرار گیرد تا کارهای سیم کشی از تابلو برق بالا دستی به تابلو برق بویلر به راحتی انجام گیرد.

اجزای تشکیل دهنده تابلو برق دیگ بخار

تابلو برق بویلر مانند انواع دیگر تابلوهای برق از اجزا و قطعات مختلفی تشکیل شده است که به شرح وظایف هر کدام می پردازیم. و به طور کلی می توان گفت که تابلوی برق کلیه عملیات مدار فرمان را بر عهده دارد.

پوسته تابلو: مدار کنترل یا تابلو برق دیگ دارای پوسته فلزی است که به آن پوسته قاب فلزی تابلو می گویند.
رله فرمان: این قسمت به سایر قسمت های دیگ فرمان می دهد.
کنتاکتور مدار برق: راه اندازی موتور فن، پمپ و مشعل یکی از وظایف کنتاکتور مدار دیگ می باشد.
فیوز: در مدار کنترل هر تابلو برق از یک فیوز تک فاز استفاده می شود که به آن تک فاز می گویند. وظیفه این قطعه قطع و قطع جریان در شرایط خطرناک می باشد.
ترمینال: تعداد زیادی ترمینال حدود 100 عدد در تابلو برق دیگ استفاده می شود. این قطعات با توجه به کاربردشان در انواع مختلفی تولید می شوند و به عنوان اتصال دهنده برای اتصال سیم ها و فیوزهای اتصال ترمینال و کنتاکتور استفاده می شوند.

تفاوت توزیع برق اصلی و توزیع برق فرعی

پنل توزیع فرعی از تابلوی توزیع اصلی و نیمه اصلی تغذیه می شود و در شرایطی مانند روشنایی و موتور خانه برای توزیع و کنترل سیستم قدرت استفاده می شود. این تابلو برق به دو نوع تابلو برق فرعی تجهیزات و دستگاه ها و تابلو فرعی روشنایی تقسیم می شود. اما تابلو توزیع کنترل به صورت واحدی می باشد که تابلوی اصلی مجتمع می باشد و یکی از وظایف آن کنترل برق ورودی و توزیع اصلی برق می باشد.

تابلو برق ایستاده و دیواری

لازم به ذکر است که امروزه تابلو برق صنعتی در انواع مختلفی ساخته و تولید می شود که یکی از آنها تابلو برق ایستاده می باشد.
اصولاً تابلوهای برق به دو صورت ایستاده یا دیواری طراحی می شوند. همانطور که از نام آن پیداست، یک سوئیچ self standing و free standing

نصب نیازی به تکیه گاه یا سازه دیگر به عنوان حد و تکیه گاه ندارد و به آنها پانل های خود نگهدار نیز می گویند. از این مدل تابلوهای برق در مکان های خاص؛ بیشتر شبیه موتورخانه ها کاربرد دارد و معمولاً در دو مدل طراحی و ساخته می شوند. شامل یک تابلو برق ثابت و یک تابلو برق ایستاده چند منظوره می باشد.

این کلیدها دارای محفظه های بسته مکعبی شکل در اندازه ها و مدل های مختلف و با توجه به نوع کاربری می باشند. طرح های مختلفی از نظر ظاهر فیزیکی و عملکردی وجود دارد که تجهیزات الکترونیکی در آنها نصب می شود.

نوع تابلو برق ها

تابلو برق ها معمولا به دو صورت دستی و نیمه اتوماتیک می باشند که می توان بر روی دیگ های دوگانه سوز نصب کرد.

تابلو مستعمل دیگ بخار

نظارت و کنترل عملکرد کلیه تجهیزات و قطعات دیگ و مشعل بر عهده تابلو برق و سیستم کنترل نصب شده در آن می باشد. ناگفته نماند که اگر این تابلو مطابق با شرایط استاندارد تهیه شود، میزان حوادث ناشی از انفجار تا حد بالایی کاهش پیدا می کند. استفاده از تابلوهای برق مستعمل و غیراستاندارد ممکن است در ابتدا هزینه های شما را کاهش دهد، اما در صورت وقوع حوادث، باید ده ها برابر بیشتر هزینه کنید و جبران خسارات کنید.

سوالات متداول مشتریان

نقشه مدار فرمان دیگ بخار چیست؟

برای ساخت تابلو برق اصلی دیگ باید نقشه اولیه را ترسیم و تهیه کرد. این طرح باید مواردی مانند دمای مورد نیاز هنگام طراحی برد، محافظ های برد، نحوه دسترسی به کلیدها و جریان برق را تعیین کند. همچنین لازم است پارامترهای مربوط به مقاومت اتصال کوتاه و جریان اضافی دستگاه پیش بینی شود

امنیت تابلو برق یا مدار فرمان به چه صورت است؟

تمام اقدامات انجام شده برای جلوگیری از خطر جریان الکتریکی در تجهیزات الکتریکی و کلیدها مربوط به حفاظت الکتریکی در نظر گرفته می شود.

اجزای تشکیل دهنده تابلو برق دیگ بخار

پوسته تابلو، رله فرمان، کنتاکتور مدار برق، ترمینال، فیوز
