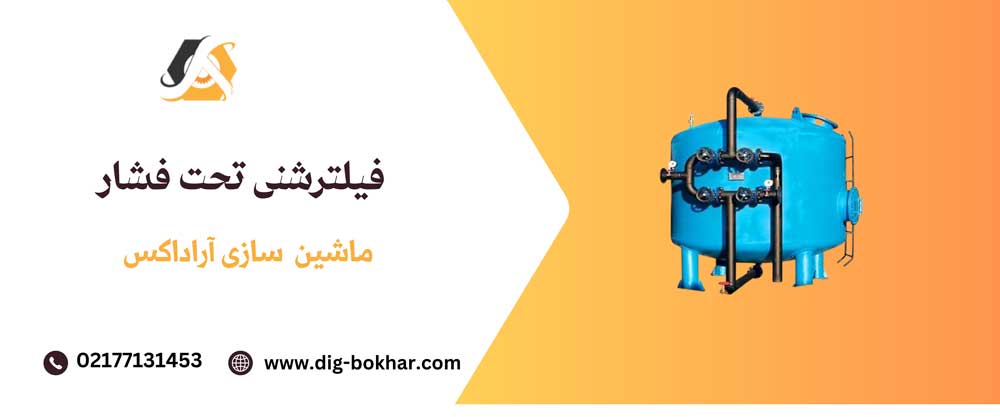

فیلتر شنی تحت فشار

فیلتر شنی دستگاهی است جهت حذف ذرات جامد داخل آب و به عبارتی دیگر صاف نمودن آب. فیلترهای شنی مخازن تحت فشار یا اتمسفریک هستند که از فولاد، فایبرگلاس یا بتن ساخته شده و به شکل استوانه ای یا مکعبی هستند. مجموعه آراد بویلر در کنار تهیه و ساخت انواع دیگ های بخار، تجهیزات خط تولید پودر، به ساخت انواع مخازن فیلتر شنی نیز می پردازد.

فیلترهای شنی تحت فشار

فیلترهای شنی تحت فشار رایج­ترین نوع فیلتر مورد استفاده برای موتورخانه بخار و استخرها می باشد که با ایجاد سرعت مناسب برای فیلتراسیون، تصفیه ایده­آل را فراهم می­سازد. فیلترهای شنی، مخازن تحت فشار یا اتمسفریک هستند که از جنس فولاد، فایبرگلاس یا بتن ساخته شده و به شکل استوانه ای یا مکعبی هستند.

این نوع از فیلترها مجهز به پخش کنندهای گالوانیزه در قسمت فوقانی هستند که آب را برای تصفیه بهتر بر روی بستر شنی، پخش می نمایند. همچنین در پایین این فیلترها(زیر آخرین لایه سیلیس) نازلهای برنجی یا پلاستیکی جهت جمع آوری و عبور آب قرار دارند. کلیه سیلیسهای ریخته شده در فیلترهای شنی جمعا به ارتفاع حدود یک متر خواهد رسید که این عدد به ظرفیت فیلتر ربطی ندارد. در واقع به صورت آزمایشگاهی این موضوع به اثبات رسیده که از یک ارتفاعی به بعد، مواد به کار رفته در این نوع فیلترها توانایی تصفیه بیشتر آب را ندارند.

نحوه عملکرد فیلتر شنی مخازن تحت فشار

در این فیلترها چهار لایه مختلف از سیلیس ریز و درشت وجود دارد و آب کثیف از طریق پمپ و نیروی گرانش به سمت پایین فیلتر هدایت می­شود و آب تصفیه شده از پایین فیلتر خارج می­گردد. پس از مدتی کثیفی جمع شده در شن ها، اجازه عبور آب کمتری را می دهد و فشار آب به شدت کاهش یافته و آب آزادانه خارج نمیگردد. اکنون زمان بک واش Back Wash فرا رسیده است. بک واش آب را به عقب فرستاده و روزنه های مابین شن ها بازمی گردد.

بک واش

بک واش از طریق عبور بالعکس جریان آب از پایین به بالای فیلتر شنی صورت می پذیرد و مواد زائد گیر کرده در فیلتر به فاضلاب هدایت می گردد. اپراتور با مشاهده عدد اختلاف فشار بالای گیج فشار سنج ورودی و خروجی متوجه گیر نمودن مواد زائد در فیلتر می شود. در این حالت بایستی عمل بک واش را به طریق زیر انجام دهد:

الف) بک واش توسط شیر سلو ولو(نیمه اتوماتیک)

ابتدا پمپ را خاموش نموده و شیر اصلی فیلتر را در حالت Back Wash قرار داده و سپس پمپ را دوباره روشن نمایید و اجازه دهید تقریبا 5 دقیقه کارکند. سپس پمپ را خاموش نموده و شیر را در حالت Close قرار دهید. پمپ را روشن نموده و اجازه دهید یک دقیقه کار کند تا مطمئن شوید آب کثیف وارد فاضلاب شده است. پمپ را برای آخرین بار خاموش نموده و شیر را در حالت Filter قرار دهید و سپس پمپ را روشن نمایید.

ب) بک واش توسط شیرهای ساده

به­طور خلاصه جریان آب در حالت کاری از بالا به پایین بوده(شیرهای 1و4 باز- شیرهای 2و3 بسته) و در حالت بک­واش از سمت پایین به بالا می­باشد(شیرهای 1و4 بسته- شیرهای 2و3 باز).

• شیر آب سخت ورودی
• شیر فاضلاب
• شیر بک واش
• شیر خروجی آب صاف
• مانومتر
• منهول شارژ سیلیس
• منهول تخلیه سیلیس

زمان تعویض شن های فیلترشنی

باتوجه به کیفیت شن ها، زمانی بین 5 تا 8 سال برای تعویض آن پیشنهاد می گردد. در حالیکه در عمل مشاهد شده است که مصرف کنندگان تا 20 سال شن ها را تعویض نکرده و دایما دچار افت بازدهی می گردند. شن با کیفیت دارای زبری زیادی است و همین زبری عمل فیلتر نمودن را انجام می دهد. زبری مذکور پس از مدتی از بین رفته و راندمان فیلتر شنی به شدت کاهش می یابد و به ناچار بایستی تعداد بک واش را افزایش داد که هدر رفت آب زیاد شده و نیاز به اپراتوری بیشتری می باشد. بنابراین توصیه می گردد هر 5 سال شن ها را تعویض نمایید.

مزایای فیلتر شنی تحت فشار

• استفاده آسان
• سرعت بالای تصفیه
• هزینه اولیه پایین
• نیاز به فضای کم جهت نصب

کاربرد فیلترهای شنی

• استخرهای شنا
• صنایع شیشه سازی
• صنایع نساجی
• صنایع شیمیایی
• صنایع غذایی
• صنایع لاستیک سازی
• صنایع فولاد و فلزات
• صنایع کاغذسازی
• تصفیه خانه ها
• نیروگاه ها و پتروشیمی ها

فیلترهای شنی ماشین­سازی آراداکس از ظرفیت 3 مترمکعب بر ساعت تا 90 مترمکعب بر ساعت تولید می­گردد.

• Ø بدنه، کپ ها و صفحه نازل فیلتر های شنی از ورق کربن استیل آلیاژی مخصوص ساخت مخازن تحت فشار با مشخصات و محاسبات فنی طبق استاندارد ASME طراحی و ساخته شده و کلیه سطوح داخلی پس از سند بلاست با سه لایه رنگ اپوکسی مقاوم در برابر خوردگی و زنگ زدگی پوشش داده می شود.
• Ø فیلتر های شنی ماشین­سازی آراداکس به همراه شیرآلات و لوله کشی کامل سیستم بکواش و سیلیس دانه بندی درجه یک با خلوص بالا ارائه می گردد.

راهنمای انتخاب: سرعت پیشنهادی بهینه جهت تصفیه آب در فیلترشنی 6-8 gpm/ft² می­باشد. دبی جریان بهینه در این فیلترها با سرعت 7 gpm/ft² به­دست می­آید. لذا جهت انتخاب فیلترشنی با داشتن دبی درخواستی مشتری به کاتالوگ مراجعه کرده و فیلترشنی با دبی بهینه بالاتر از دبی درخواستی را انتخاب نمایید.
