نصب صحیح دی اریتور یکی از مهمترین اقدامات در سیستمهای بخار صنعتی است که اغلب نادیده گرفته میشود. زمانی که گازهای محلول مانند اکسیژن و دیاکسیدکربن از آب خارج نشوند، بهراحتی باعث خوردگی در اجزای حساس سیستم مانند دیگ بخار، پمپها و مبدلهای حرارتی میشوند. در این مقاله، با جزئیات به بررسی نحوه نصب هوازدا یا گاززدا پرداخته و نکاتی فنی برای راهاندازی دی اریتور به شکلی بهینه ارائه میدهیم.

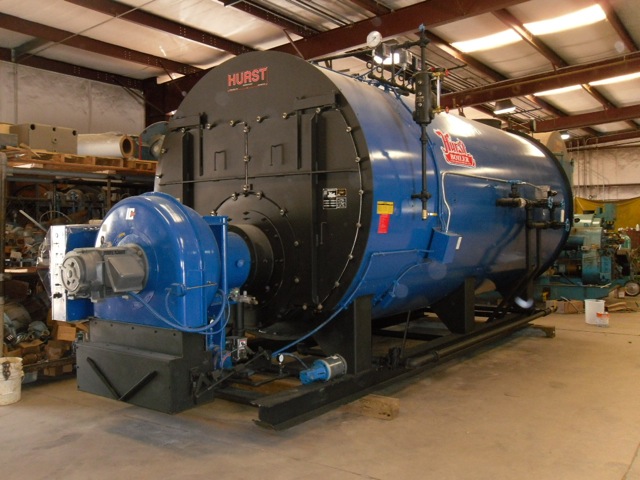

دی اریتور چیست و چرا باید به نصب آن توجه ویژه داشت؟
دی اریتور چیست؟
دی اریتور یا هوازدا دستگاهی است که در صنایع بخار برای حذف اکسیژن و سایر گازهای محلول در آب استفاده میشود. این فرآیند باعث محافظت از تجهیزات در برابر زنگزدگی، ترکهای ناشی از فشار و کاهش راندمان میشود.
اهمیت نصب درست
- کاهش نرخ خوردگی در لولهها و دیگ بخار
- افزایش راندمان تولید بخار
- پیشگیری از ایجاد حبابهای بخار در پمپ تغذیه
- بهینهسازی مصرف انرژی و مواد شیمیایی
انواع دی اریتور و تفاوت در نصب
1.دی اریتور نوع سینیدار (Tray Type)
در این مدل، آب از سینیهایی عبور میکند که بخار از پایین به سمت بالا حرکت میکند و با آب در تماس قرار میگیرد. در نتیجه، گازهای محلول آزاد میشوند.
نکات نصب:
- تنظیم دقیق ارتفاع سینیها
- اطمینان از همراستایی بخار و آب
- کنترل سطح فشار ورودی
2. دی اریتور اسپریدار (Spray Type)
در این نوع، آب از نازلهای اسپری وارد فضای بخار میشود. با برخورد مستقیم بخار و آب، گازها جدا میشوند.
نکات نصب:
- زاویه و فشار مناسب اسپری
- عدم نشتی از نازلها
- نصب فشارسنج و دماسنج برای کنترل لحظهای
مراحل نصب صحیح دی اریتور
مرحله اول: بررسی مکان نصب
نصب صحیح دی اریتور زمانی مؤثر است که مکانیابی آن بهدرستی انجام شود. مکان نصب باید:
- بالاتر از پمپ تغذیه قرار گیرد (حداقل ۲.۵ تا ۳ متر)
- در نزدیکی دیگ بخار باشد
- دسترسی آسان برای تعمیرات داشته باشد
مرحله دوم: اتصال مکانیکی ایمن
برای نصب دستگاه دی اریتور باید از لولههایی با قطر مناسب و مقاوم در برابر دمای بالا استفاده شود. تمام اتصالات باید:
- دارای فلنج و واشر باشند
- در برابر فشار و حرارت عایق شوند
- از شیرهای یکطرفه و فشارشکن استفاده شود
مرحله سوم: نصب ابزار دقیق
نصب ابزارهای زیر در کنار دی اریتور الزامی است:
- دماسنج (برای بررسی دمای آب خروجی)
- فشارسنج (برای کنترل فشار داخلی)
- شیر فشارشکن و اطمینان
بررسی اقتصادی نصب دی اریتور
راهاندازی دستگاه حذف گازهای محلول اگر بهدرستی انجام شود، بازگشت سرمایه در کمتر از ۶ ماه امکانپذیر است. دلایل:
- کاهش هزینههای خوردگی و تعویض قطعات
- کاهش مصرف مواد شیمیایی ضدخوردگی
- افزایش عمر مفید دیگ بخار
مزایای بهرهبرداری از دی اریتور بهینه نصبشده
- کاهش چشمگیر حباب بخار در پمپها
- کاهش سختی آب در طول زمان
- کاهش شوک حرارتی در سیستم
- افزایش یکنواختی دمای بخار ورودی
اگر قصد خرید ماشین لباسشویی صنعتی دارید سری به صفحه ماشین لباسشویی صنعتی بزنید.
نکات نگهداری پس از نصب دی اریتور
نصب بهتنهایی کافی نیست. نگهداری درست از دی اریتور به همان اندازه اهمیت دارد.
- بازرسی ماهانه شیرها و نازلها
- کالیبرهکردن ابزار دقیق
- بررسی نشتی بخار یا آب
- تخلیه رسوبات داخلی هر ۶ ماه یکبار
خطاهای رایج در نصب دی اریتور
- نصب در ارتفاع نامناسب: نصب در سطح همتراز با پمپ باعث کاویتاسیون و آسیب جدی میشود.
- نداشتن ابزار دقیق: بدون ابزار دقیق، کنترل عملکرد دی اریتور ممکن نیست.
- استفاده از لولههای نامناسب
- لولههای نازک یا نامناسب باعث افت فشار و عملکرد ناقص دستگاه میشود.
بررسی تخصصی لولهکشی در نصب دی اریتور
در نصب صحیح دی اریتور، نوع و نحوه لولهکشی بسیار مهم است. موارد مهم:
- استفاده از لولههای فولادی ضدزنگ
- شیب مثبت در لوله بخار (برای برگشت میعانات)
- نصب فلنجهای جداشدنی برای تعمیرات
پیشنهاد میکنیم سری به صفحه انواع دیگ بخار صنعتی و کارایی هرکدام نیز زده و با انواع آن به طور کامل آشنا شوید.
دی اریتور در صنایع مختلف
- در نیروگاهها: جلوگیری از خرابی زودهنگام تجهیزات تحت فشار و بهینهسازی مصرف انرژی.
- در صنایع غذایی: تأمین بخار عاری از اکسیژن برای حفظ کیفیت محصول.
- در رختشویخانههای صنعتی: لباسشویی صنعتی نیاز به بخار با خلوص بالا دارد؛ دی اریتور نقش کلیدی در آن ایفا میکند.
در پروژههای صنعتی، رعایت استانداردهای معتبر بینالمللی در نصب دی اریتور، بسیار حیاتی است. برخی از مهمترین استانداردها عبارتاند از:
- ASME Boiler and Pressure Vessel Code برای طراحی و جوشکاری تجهیزات تحت فشار
- ASTM A106 / A105 برای انتخاب جنس مناسب لولهها و اتصالات
- API 611 و API 612 برای کنترل کیفیت سیستمهای بخار
رعایت این استانداردها نه تنها ایمنی سیستم را تضمین میکند، بلکه در بازرسیهای دورهای از سوی نهادهای ایمنی، از بروز جریمه و توقف عملیات جلوگیری مینماید.
اگر قصد خرید دستگاه خشک کن دارید سری به صفحه دستگاه خشک کن صنعتی خشکشویی بزنید.
اتوماسیون در عملکرد دی اریتور
در سیستمهای پیشرفته، از کنترلرهای دیجیتال و سنسورهای هوشمند برای کنترل عملکرد دی اریتور استفاده میشود. مزایای این رویکرد:
- تنظیم خودکار فشار و دما با توجه به نیاز سیستم
- ارسال هشدار در صورت کاهش عملکرد یا افزایش سطح گاز محلول
- ثبت دادهها برای آنالیز طولانیمدت و بهینهسازی نگهداری
اتصال دی اریتور به سیستم مانیتورینگ مرکزی (SCADA یا DCS) بهرهوری کلی سیستم بخار را افزایش میدهد.
تفاوت نصب دی اریتور در سیستمهای فشار پایین و فشار بالا
در سیستمهای بخار کمفشار، به دلیل حساسیت کمتر نسبت به دما، طراحی دی اریتور سادهتر و ارزانتر است. اما در سیستمهای پر فشار، موارد زیر بسیار مهمتر میشوند:
- انتخاب دقیق محدوده دمایی عملکرد
- استفاده از جنس مقاوم در برابر فشار بالا
- نصب سیستمهای اطمینان مضاعف برای جلوگیری از ترکیدگی
بنابراین نحوه نصب گاززدا باید بر اساس فشار کاری سیستم طراحی شود.

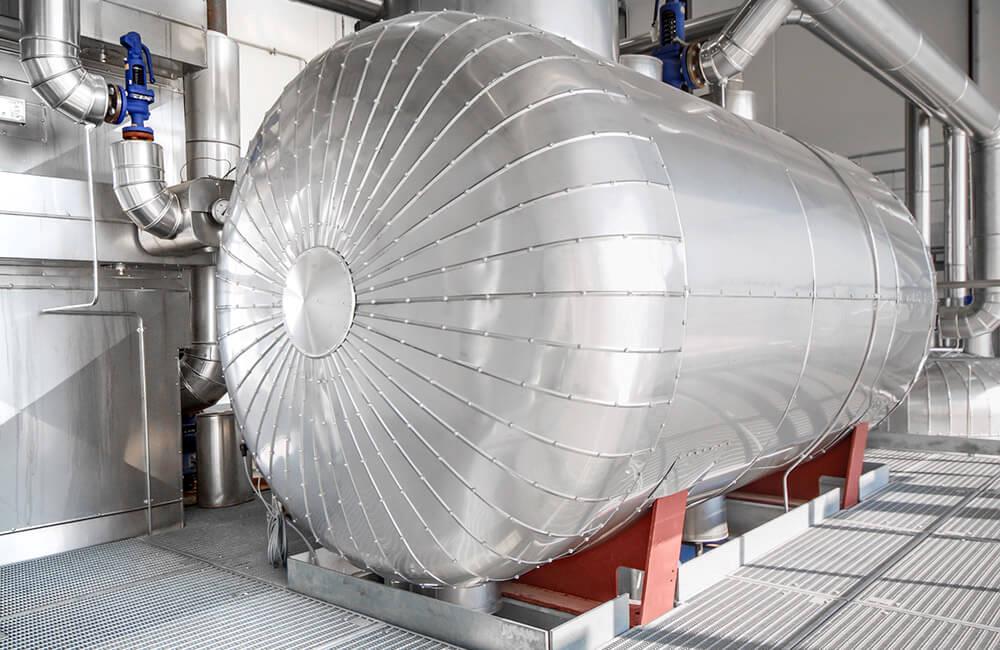

مقایسه دی اریتور با دیگر روشهای حذف گاز محلول
گاهی اوقات از مواد شیمیایی یا فیلترهای خاص برای حذف گازهای محلول استفاده میشود، اما در مقایسه با نصب صحیح دی اریتور
روش حذف گاز | مزایا | معایب |
مواد شیمیایی | نصب آسان، هزینه اولیه کم | هزینه جاری بالا، آلودگی زیستمحیطی |
فیلترهای خاص | نیاز به فضای کم | عملکرد محدود، نیاز به تعویض مداوم |
دی اریتور | حذف 99% اکسیژن، ماندگاری بالا | نیاز به فضای نصب و راهاندازی اصولی |
نقش دی اریتور در کاهش هزینههای تعمیر و نگهداری
با حذف اکسیژن محلول، از بروز موارد زیر جلوگیری میشود:
- ترکهای حرارتی در بدنه دیگ
- آسیب به تیغههای توربین بخار
- گرفتگی و زنگزدگی مبدلهای حرارتی
- رسوبگیری پمپ تغذیه
